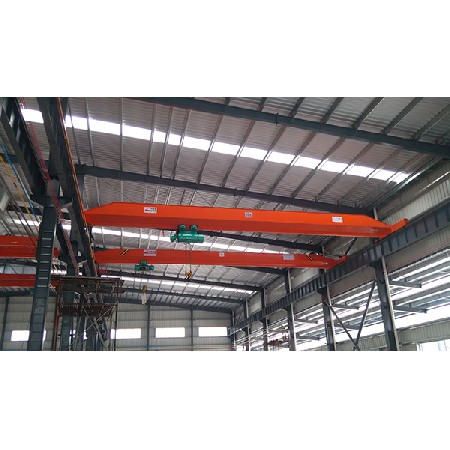

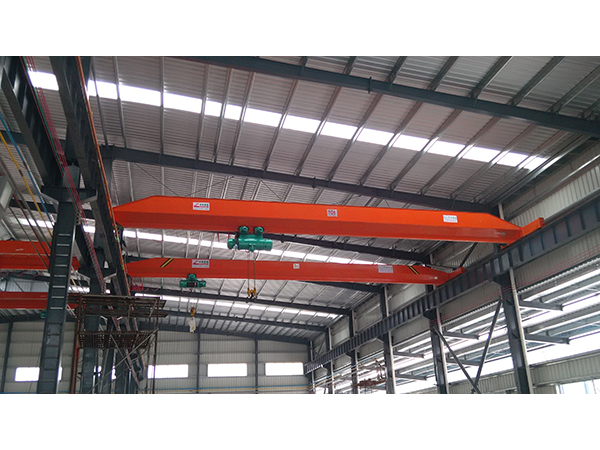

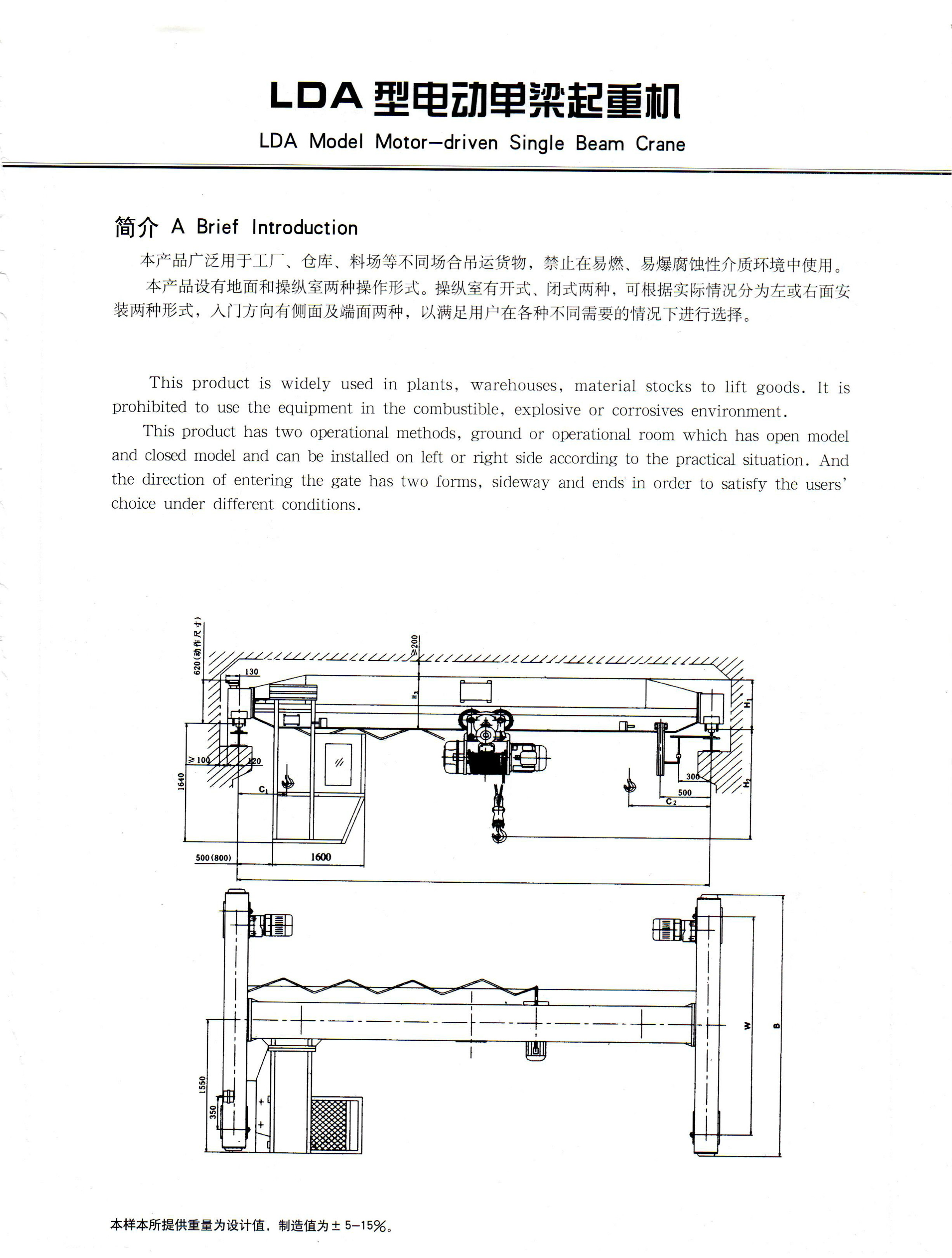

1.1綜述

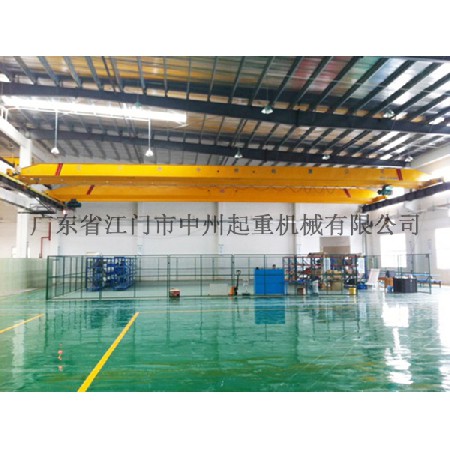

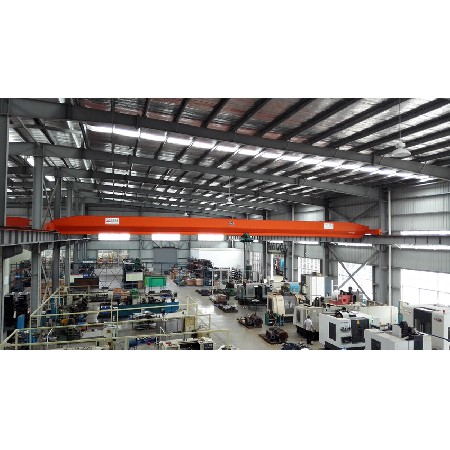

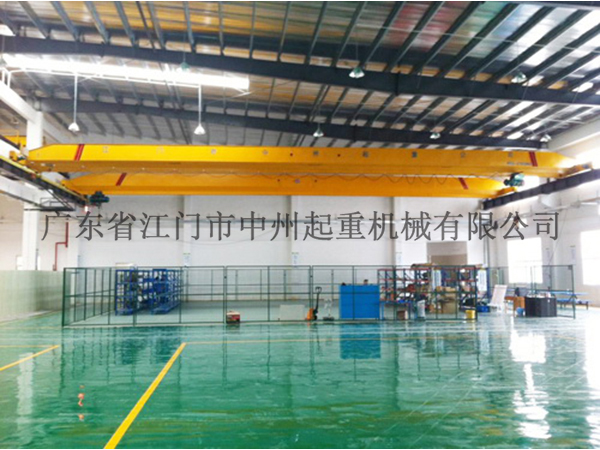

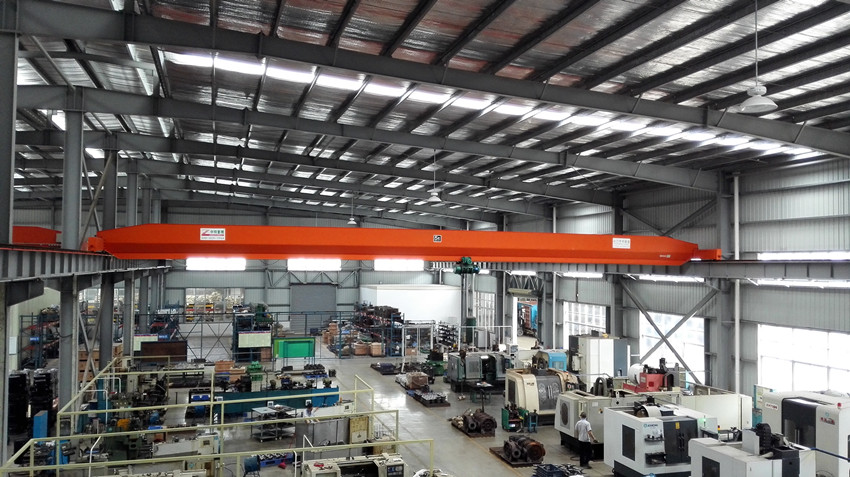

    LD-A型電動單梁起重機（以下簡稱起重機）是按JB/T1306-1994標準設計制造的，與CD1、MD1等形式的電動葫蘆配套使      用，成為一種油運行軌道的輕型起重設備。其額定載荷1t～10t；跨度7.5m～22.5m,適應溫度-25℃～+40℃，濕度≤85﹪，無火     災，爆炸危險和腐蝕性介質環境中工作，禁止吊運熔化金屬，有毒、易燃、易爆物品。  為方便用戶，設有地面和操縱室兩種操      縱形式，操縱室又設有端面及側面開門兩種形式，供用戶選擇使用。  本產品廣泛用于機械制造，裝配，倉庫等場所。

1.2機構特點

1.2.1 金屬結構部分  主梁采用鋼板壓延成形的U型槽，再與工字鋼組焊成箱形腹梁，橫梁也是用鋼板壓延成U型槽組焊成箱形橫            梁，為貯運方便，主、橫梁之間用高強度螺栓連接。

1.2.2 運行機構  本產品是采用分別驅動形式，驅動制動靠錐形電動機來完成，傳動是采用“開→閉”“閉→開”式齒輪傳動。

1.2.3 電氣設備  本產品所運行電機為單速異步電動機，運行速度：地面操作20m/min、30 m/min；操縱室作為45 m/min、60               m/min、75 m/min。起重機設有安全裝置，可靠性高。

1.2.4 電動葫蘆  電動       葫蘆可起升重物，并沿主梁縱向移動，其結構特征點詳見有關電動葫蘆說明書。

1.2.5 產品型號注解  a)地面操縱、起重量3t、跨度10.5m、工作級別A5表示方法為：LD3t-10.5A5D. b)操縱室操縱、起重量5t、跨         度16.5m、工作級別A5表示方法：LD5t-16.5A5S.
